Guida completa alla cabina di verniciatura per autoveicoli: tipologie, costi e fattori di acquisto

Scegliere una cabina di verniciatura per auto significa fondamentalmente bilanciare la qualità della finitura, la produttività e il rispetto dell'ambiente. Per la maggior parte dei produttori di componenti automobilistici e veicoli, una cabina di verniciatura robotizzata automatica diventa la scelta migliore quando gli obiettivi di tempo di ciclo o i requisiti di consistenza del rivestimento superano ciò che la spruzzatura manuale può fornire in modo affidabile. Questa guida copre i tipi di stand, i sistemi principali, i criteri di selezione e le considerazioni pratiche sull'integrazione per aiutarti a definire specifiche realistiche per il tuo prossimo progetto di produzione automobilistica .

Cos'è una cabina di verniciatura per verniciatura automatica?

Una cabina di verniciatura per auto è un involucro controllato progettato per contenere l'applicazione della vernice, dirigere il flusso d'aria e catturare gli spruzzi in eccesso, fornendo allo stesso tempo un ambiente pulito per il rivestimento di carrozzerie, parti e componenti del veicolo. Nelle configurazioni automatiche, i bracci robotici o le macchine alternative replicano lo stesso percorso di spruzzatura ciclo dopo ciclo, riducendo la variazione derivante dalla tecnica manuale. Lo stand stesso è solo una parte del sistema; funziona con forni di polimerizzazione, nastri trasportatori e apparecchiature per il trattamento dell'aria per formare un processo di rivestimento completo.

Per i pianificatori della produzione, comprendere il ruolo della cabina è importante perché la cabina determina come viene applicata la vernice, quanta vernice raggiunge la parte e come l'aria dell'officina viene mantenuta sicura per essere respirata. Questi fattori influenzano direttamente i tempi di inattività e i tassi di difettosità. Una cabina ben progettata supporta anche cambi di colore più rapidi consentendo all'ambiente di spruzzatura di stabilizzarsi rapidamente.

Principali tipi di cabine di verniciatura per verniciatura automatica

Esistono diversi design e quello giusto dipende dal volume della parte, dalle dimensioni della parte e dalle aspettative sulla qualità del rivestimento. La tabella seguente riassume le configurazioni più comuni utilizzate nelle linee di verniciatura del settore automobilistico e dei veicoli.

In molte linee moderne, an cabina di verniciatura robotizzata automatica sostituisce l'applicazione manuale perché fornisce distanza, angolo e velocità della pistola esattamente ripetibili. Riduce inoltre al minimo gli sprechi di vernice e riduce l'esposizione dell'operatore alla vernice atomizzata. Per articoli molto grandi come carrozzerie di camion o cabine di attrezzature pesanti, è necessaria una cabina di verniciatura per veicoli pesanti con larghezza, altezza e capacità di flusso d'aria sufficienti.

Produttore di cabine di verniciatura robotizzate automatiche personalizzate, fabbrica di esportazione - Jiangsu Yu Yue Ze Environmental Protection Equipment Co., Ltd è una fabbrica cinese produttrice ed esportatrice di cabine di verniciatura robotizzate automatiche,... Visualizza il prodotto →

Sistemi fondamentali che fanno funzionare uno stand

Flusso d'aria e filtrazione

Il flusso d'aria dall'alto verso il basso è lo standard per le cabine automobilistiche perché spinge l'aria fresca e filtrata sul veicolo e trasporta l'overspray verso il basso e lontano dalla superficie verniciata. I filtri di alimentazione rimuovono le particelle di polvere, mentre i filtri del pavimento o di scarico catturano i solidi della vernice. La velocità del movimento dell'aria deve essere adattata al rivestimento da applicare; un flusso d'aria eccessivo crea finiture ruvide, mentre una quantità insufficiente lascia il solvente intrappolato nella pellicola.

La cabina dovrebbe inoltre mantenere una leggera pressione positiva o negativa a seconda dell'ambiente circostante. La pressione positiva mantiene lontana la polvere esterna, mentre la pressione leggermente negativa impedisce la fuoriuscita di spray eccessivo nell'officina. Il controllo della pressione richiede aria di reintegro e ventole di scarico attentamente bilanciate.

Cattura dell'overspray: filtro a secco e lavaggio con acqua

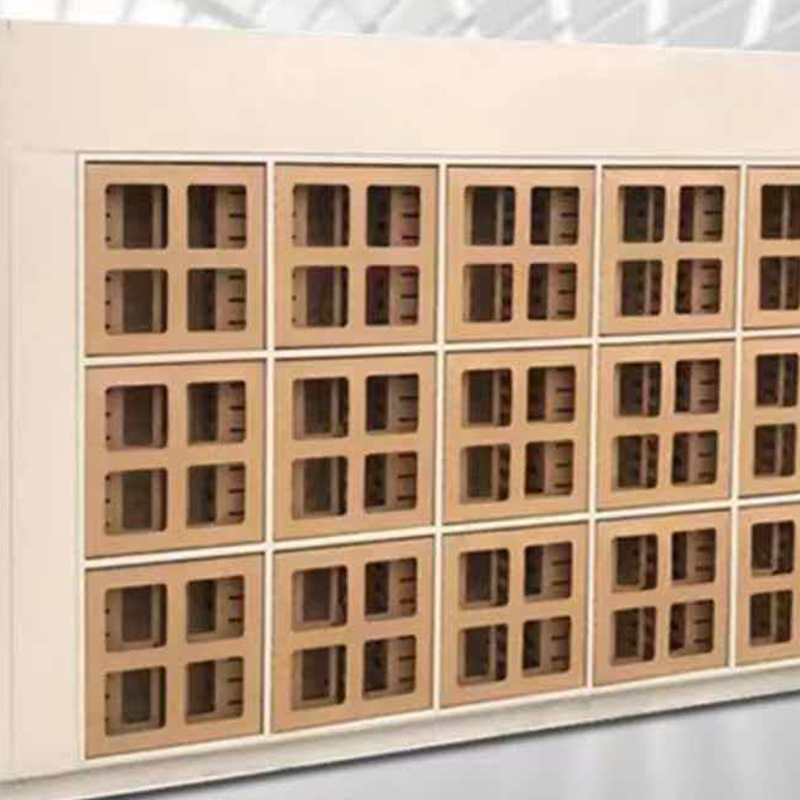

Le cabine di filtraggio a secco utilizzano cartone o materiale in fibra per catturare l'overspray. Le cabine di lavaggio con acqua utilizzano una cortina d'acqua per intrappolare le particelle di vernice. I sistemi a secco sono più semplici da mantenere, ma i filtri devono essere cambiati regolarmente. I sistemi di lavaggio ad acqua gestiscono i carichi pesanti di vernice in modo più efficace, ma aggiungono requisiti di trattamento dell'acqua e possono aumentare l'umidità all'interno della cabina. La scelta tra i due influisce sui costi operativi e sulla classificazione dei rifiuti.

Trucco dell'aria e pressurizzazione

Un errore operativo comune è concentrarsi solo sulla capacità di scarico. La cabina necessita di aria di reintegro per sostituire il volume in scarico. Se l'impianto non è in grado di fornire un'adeguata aria di reintegro, la cabina diventa pressurizzata negativamente e la polvere entra attraverso le aperture, causando difetti nella finitura della vernice. Il riscaldamento o il raffreddamento dell'aria di reintegro rappresenta spesso il carico energetico maggiore nell'impianto di verniciatura, pertanto vale la pena valutare l'isolamento dei condotti e il recupero del calore durante la progettazione del sistema.

Controllo degli scarichi e delle emissioni

Anche la cabina migliore converte solo una parte della vernice nel rivestimento del pezzo. Lo scarico contiene vapori di solventi e particolato che devono essere trattati prima del rilascio nell'atmosfera. Per questo motivo è integrato uno stand conforme apparecchiature per il trattamento dei gas di scarico che riduce le emissioni di COV e rimuove le particelle rimanenti. I progettisti della struttura dovrebbero prendere in considerazione in anticipo lo spazio disponibile per le condutture e le unità di trattamento, poiché l'adeguamento del sistema di controllo dell'inquinamento in una cabina esistente è più costoso che progettarla dall'inizio.

Produttore di apparecchiature personalizzate per il trattamento dei gas di scarico, azienda esportatrice Jiangsu Yue Ze Environmental Protection Equipment Co., Ltd è un'azienda cinese produttrice ed esportatrice di apparecchiature per il trattamento dei gas di scarico,... Visualizza il prodotto →

Criteri chiave di selezione per le cabine di verniciatura per autoveicoli

Prima di emettere una specifica di acquisto, i team di produzione, processo e ingegneria della struttura dovrebbero concordare questi fattori:

• Tempo ciclo richiesto e numero di turni
• Dimensioni e peso massimi della parte
• Tipo di materiale di rivestimento e obiettivi di efficienza di trasferimento
• Limiti locali di sicurezza e ambientali per le emissioni di solventi
• Livello di automazione richiesto per una realizzazione coerente della pellicola

Volume di produzione e tempo di ciclo

Il tempo di ciclo determina se sono necessarie una o più cabine. Se il collo di bottiglia nella linea di rivestimento è la cabina di verniciatura, l’aggiunta dell’automazione robotica spesso aumenta la produttività senza espandere lo spazio. Un robot può mantenere un percorso in movimento continuo su una parte, mentre uno spruzzatore manuale necessita di tempo di recupero. Per un pezzo dalla geometria semplice e singola, può essere sufficiente uno spruzzatore alternativo; per forme 3D complesse come ruote di automobili o alloggiamenti di specchietti, i robot a sei assi sono più flessibili.

Dimensioni della parte e layout dello stand

Per parti lunghe o pesanti come telai di camion e contrappesi, la lunghezza della cabina e le aperture delle porte sono fondamentali. La cabina deve inoltre ospitare il sistema di trasporto e lasciare spazio ai robot o agli operatori di spruzzatura. Abbiamo fornito cabine di verniciatura per veicoli pesanti dimensionato attorno a cabine e corpi macchina di grandi dimensioni, dove la larghezza interna deve garantire all'attrezzatura di applicazione uno sbraccio sufficiente su entrambi i lati. Le aperture delle porte richiedono spazio aggiuntivo per il pezzo, le punte delle pistole e i ganci del trasportatore. Una cabina progettata senza sufficiente profondità interna può costringere gli operatori a rallentare alle estremità del pezzo.

Produttore di cabine di verniciatura per auto, azienda di cabine di verniciatura per auto Yue Ze Environmental Protection Equipment Co., Ltd è un produttore cinese di cabine di verniciatura per auto e un'azienda di cabine di verniciatura per autoveicoli, ... Visualizza il prodotto →

Materiale di rivestimento e metodo di applicazione

La verniciatura liquida, la polvere e il rivestimento elettrolitico richiedono ciascuno ambienti diversi per la cabina. Per le vernici liquide per autoveicoli, il tempo di appassimento del solvente e il controllo della temperatura sono importanti. La verniciatura a polvere non contiene solventi ma necessita comunque di un flusso d'aria controllato per evitare che la polvere si depositi sulle parti prima della polimerizzazione. Per le vernici ad alto contenuto di solidi a base solvente, a volte è necessaria una velocità dell'aria inferiore per evitare un'eccessiva evaporazione del solvente sulla superficie; le vernici a base acqua richiedono un controllo più rigoroso della temperatura e dell'umidità.

Normative ambientali e sicurezza

Una cabina di verniciatura è un'area classificata per la sicurezza antincendio a causa dei vapori infiammabili. I componenti elettrici, l'illuminazione e i motori devono essere classificati per il rischio. I tassi di ventilazione dovrebbero essere progettati per mantenere le concentrazioni di vapore al di sotto dei limiti di sicurezza. Inoltre, molte regioni richiedono l’abbattimento dei COV e procedure documentate di gestione dei rifiuti. Gli standard di sicurezza possono richiedere apparecchiature a prova di esplosione, porte con interblocco di emergenza e allarmi per guasti al flusso d'aria. Questi requisiti dovrebbero essere identificati prima di selezionare apparecchiature meccaniche e filtri.

Costi operativi e manutenzione

La sostituzione del filtro, il consumo di aria compressa, l'energia per il riscaldamento dell'aria di reintegro e lo smaltimento dei rifiuti possono essere superiori al prezzo di acquisto iniziale. Le cabine di filtraggio a secco richiedono un programma di manutenzione preventiva disciplinato; il mezzo filtrante deve essere controllato e sostituito prima che il flusso d'aria scenda al di sotto delle specifiche. Le cabine di lavaggio con acqua aggiungono il costo del trattamento dell'acqua, dei biocidi e dello smaltimento dei fanghi. Anche l’impronta di carbonio sta diventando un fattore importante per i fornitori automobilistici che presentano rapporti sulla sostenibilità, quindi l’efficienza energetica nell’illuminazione degli stand, nei ventilatori e nel riscaldamento dovrebbe far parte della valutazione.

Perché le cabine robotizzate automatiche offrono una migliore coerenza

Il più grande vantaggio misurabile di una cabina di verniciatura robotizzata automatica è la coerenza. Un robot non cambia tecnica tra turni o operatori. Lo spessore del film è controllato all'interno di una fascia stretta, che riduce il consumo di materiale e le rilavorazioni. Ciò è particolarmente importante per i pannelli esterni delle automobili, dove una variazione visibile di colore o di buccia d'arancia rappresenta un costo di scarto.

Le cabine robotiche consentono inoltre progetti compatti perché i robot possono essere montati su binari e muoversi con la parte. Ciò riduce la lunghezza della cabina rispetto a un operatore fermo che applica la vernice su un veicolo in movimento. Per i produttori che aggiornano una vecchia cabina manuale, la sostituzione del funzionamento manuale con bracci robotici è spesso il modo più rapido per aumentare la velocità di linea. Il robot elimina il fattore umano, ma richiede il posizionamento preciso delle parti e l'indicizzazione coerente del trasportatore per offrire il pieno vantaggio di ripetibilità.

Integrazione della cabina in una linea di rivestimento completa

Lo stand non funziona in modo isolato. I pezzi in entrata arrivano da una linea di pretrattamento, passano attraverso una zona di asciugatura, quindi entrano nella cabina e continuano fino al forno. La velocità del trasportatore e il tempo di ciclo della cabina devono essere sincronizzati. Una mancata corrispondenza in qualsiasi momento crea code, finestre di polimerizzazione mancate o difetti superficiali.

Molti guasti alle apparecchiature negli impianti di verniciatura sono in realtà guasti di integrazione e non guasti alla cabina. Ecco perché collaborare con un fornitore che possa consegnare insieme la cabina di verniciatura linee di rivestimento di attrezzature pesanti e i sistemi di trasporto rendono il progetto più facile da gestire. Quando lo stesso team di ingegneri è responsabile della cabina, della sala di essiccazione, del trasportatore e del trattamento dell'aria, il passaggio tra ciascuna fase del processo viene definito prima dell'inizio dell'installazione.

La scelta di una cabina di verniciatura per auto inizia con il tuo obiettivo di produzione e termina con un sistema che soddisfi gli obblighi di sicurezza e ambientali. Definire innanzitutto la varietà delle parti, la qualità di finitura richiesta, il tempo di ciclo e i limiti normativi. Quindi confronta i tipi di stand e i livelli di automazione con questi numeri. Un approccio collaudato consiste nel richiedere una proposta di layout della linea che includa la cabina, il trattamento dell'aria e l'integrazione del trasportatore, anziché acquistare i moduli della cabina separatamente. Ciò previene i costi nascosti ed evita la fonte più comune di ritardi nell'avvio.
