Requisiti del codice della cabina di verniciatura: Guida completa ai codici NFPA 33, OSHA e locali

Il direttore di uno stabilimento ha installato una nuova cabina di verniciatura, ha superato la prova meccanica e ha poi scoperto che l'ispettore locale richiedeva distanze di separazione NFPA33, componenti elettrici per aree pericolose e un sistema di blocco della ventilazione documentato. Prima del primo lotto di produzione è stato necessario ricostruire parzialmente lo stand. Questa situazione è comune ed è evitabile.

I requisiti del codice della cabina di verniciatura non sono formalità amministrative. Definiscono come una cabina è costruita, ventilata, protetta contro l'accensione e attrezzata per le emergenze antincendio. La conclusione principale è semplice: la conformità alle norme deve essere integrata nella progettazione dello stand prima di ordinare l'attrezzatura, e non deve essere aggiunta in un secondo momento.

Quali framework di codici si applicano alla tua cabina di verniciatura?

NFPA 33 è lo standard più ampiamente citato per l'applicazione a spruzzo con materiali infiammabili o combustibili, ma non è l'unico che conta. La maggior parte delle strutture deve inoltre soddisfare i requisiti elettrici della NFPA 70, i requisiti di sicurezza dei lavoratori dell'OSHA e qualsiasi codice antincendio adottato dalla giurisdizione locale. L'autorità competente (AHJ) prende la decisione finale, quindi i tuoi disegni devono dimostrare la conformità con l'edizione del codice che applicano.

Costruzione e separazione: iniziate dalla protezione fisica

Costruzione resistente al fuoco

Secondo NFPA 33 Capitolo 5, una cabina di verniciatura deve essere costruita con materiali resistenti al fuoco, in genere acciaio o un equivalente approvato. Lo stand deve inoltre essere separato dalle altre operazioni tramite 3 piedi di spazio libero o da una partizione con a Valutazione di resistenza al fuoco di 1 ora . Le cabine collegate necessitano di un'attenta pianificazione perché ciascuna zona deve mantenere la propria resistenza al fuoco e le proprie caratteristiche di flusso d'aria.

Cosa verificare nella progettazione dello stand

• I pannelli murali sono continui, autoportanti e privi di superfici interne combustibili.
• Le aperture per parti, trasportatori e condotti di alimentazione sono dimensionate per controllare il flusso d'aria e la fuoriuscita dell'overspray.
• Le porte di accesso, i filtri e l'illuminazione sono integrati senza tagliare le barriere tagliafuoco strutturali.
• Il pavimento e il plenum di scarico sono predisposti per la pulizia regolare e la raccolta degli spruzzi in eccesso.

Per i negozi con geometrie delle parti insolite, il percorso più veloce verso un layout conforme è una cabina di verniciatura personalizzata e una cabina di levigatura costruito attorno al processo e ai requisiti della normativa locale.

Produttore di cabine di verniciatura a polvere, azienda di cabine di verniciatura economiche Yue Ze Environmental Protection Equipment Co., Ltd è un produttore cinese di cabine di verniciatura a polvere e un'azienda esportatrice di cabine di verniciatura a buon mercato... Visualizza il prodotto →

Ventilazione: scarico, alimentazione e interblocco

Progettazione e sicurezza del flusso d'aria

La ventilazione è la prima linea di difesa della cabina contro l’accumulo di vapori infiammabili. Il sistema di scarico deve funzionare continuamente durante la spruzzatura e rimanere acceso abbastanza a lungo dopo l'interruzione del rivestimento per eliminare i vapori residui. In molte cabine convenzionali con filtro a secco, l'obiettivo di progettazione è la velocità dell'aria intorno 100 piedi al minuto attraverso le aperture degli stand, ma è il metodo di calcolo dell’AHJ a controllare.

Le cabine Crossdraft spingono l'aria attraverso il pezzo in lavorazione, mentre le cabine Downdraft la tirano giù attraverso le griglie del pavimento. I sistemi downdraft sono più uniformi e sono spesso preferiti per parti grandi o complesse, ma costano di più. La decisione influisce sia sulla qualità della finitura che sulla conformità alle norme poiché il flusso d'aria deve mantenere le concentrazioni di vapore al di sotto del limite di infiammabilità.

Dettagli sulla ventilazione critica

• L'aria di alimentazione deve essere bilanciata in modo che le aperture della cabina mantengano la direzione e la velocità richieste.
• Il ricircolo dei gas di scarico negli spazi occupati è limitato; il ricircolo richiede un sistema elencato e un rilevamento dei vapori.
• Gli interblocchi del flusso d'aria dovrebbero impedire il funzionamento delle pistole a spruzzo quando il volume di scarico è troppo basso.
• Ventole, motori e condotti nel percorso di scarico devono essere collegati a terra e adeguati al materiale infiammabile da spruzzare.

Sicurezza elettrica e controllo della sorgente di accensione

I requisiti elettrici sono quelli in cui gli ispettori riscontrano il maggior numero di violazioni. Cablaggi, illuminazione, prese, motori e pannelli di controllo all'interno dell'area di spruzzatura devono essere generalmente adatti all'area pericolosa antideflagrante o omologato per la classe e divisione assegnata secondo NFPA 70. Le normali scatole di giunzione e gli apparecchi fluorescenti standard non trovano posto all'interno dell'involucro di spruzzatura. L'area di spruzzatura deve inoltre essere separata da fonti di accensione quali fiamme libere, superfici calde, scariche statiche e fumo.

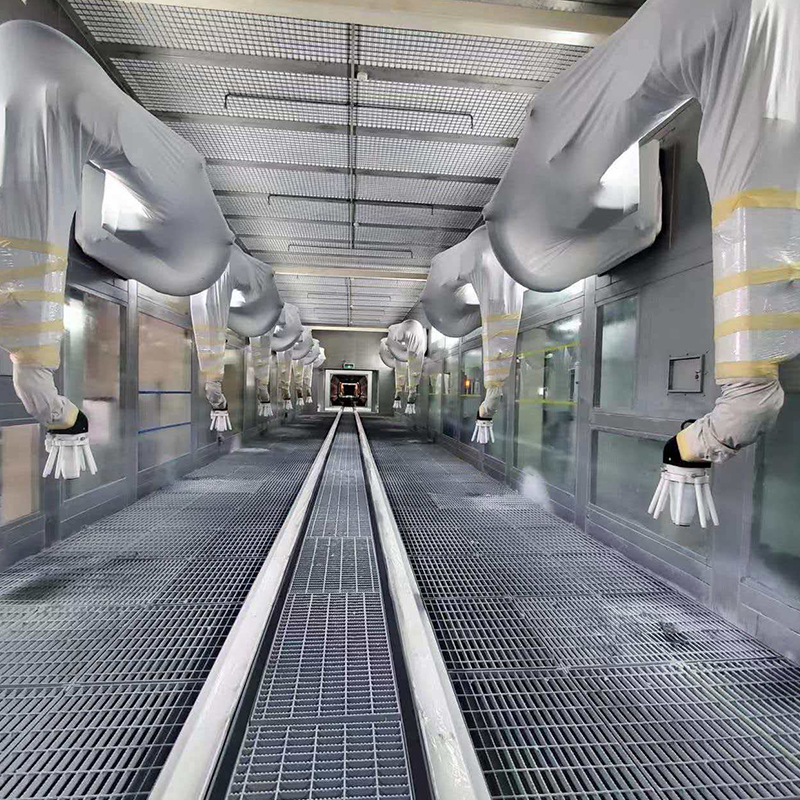

Per le linee automatizzate, una cabina di verniciatura robotizzata automatica è un modo pratico per combinare un'elevata efficienza di trasferimento con un pacchetto elettrico completamente classificato, poiché il robot, l'illuminazione, i controlli e il corpo della cabina sono progettati come un unico sistema. Le linee di finitura per autoveicoli ed veicoli elettrici spesso ricevono ulteriori revisioni elettriche a causa delle elevate velocità della linea e della complessa gestione delle parti; la nostra pagina sulle soluzioni per la produzione di veicoli elettrici e automobilistici spiega come sono strutturati questi layout di linea.

Produttore di cabine di verniciatura robotizzate automatiche personalizzate, fabbrica di esportazione - Jiangsu Yu Yue Ze Environmental Protection Equipment Co., Ltd è una fabbrica cinese produttrice ed esportatrice di cabine di verniciatura robotizzate automatiche,... Visualizza il prodotto →

Protezione e soppressione degli incendi

La protezione antincendio per una cabina di verniciatura va oltre un estintore portatile. NFPA 33 e il codice antincendio locale adottato determinano se una cabina necessita di protezione automatica con sprinkler, soppressione di sostanze chimiche secche, anidride carbonica o sistemi di acqua schiumosa. Molti AHJ richiedono una protezione automatica quando il volume della cabina o l'utilizzo del materiale supera soglie specifiche e il sistema di soppressione dovrebbe coprire l'interno della cabina, nonché i plenum di scarico collegati e le aree di asciugatura.

Il piano operativo dovrebbe includere una procedura di arresto di emergenza, estintori chiaramente posizionati e un programma di ispezione documentato. La soppressione degli incendi non è una soluzione valida per tutti; deve essere adattato ai materiali di rivestimento, al design dello stand e all’occupazione della struttura.

Locali di stoccaggio e miscelazione di materiali infiammabili

Lo stoccaggio e la miscelazione creano i carichi di carburante più elevati in un reparto di finitura. Il codice limita la quantità di vernice e solvente che può essere conservata vicino alla cabina e molte strutture necessitano di un armadio per lo stoccaggio di materiali infiammabili approvato o di una sala di miscelazione dedicata. Le sale di miscelazione devono essere dotate di struttura ignifuga, ventilazione meccanica, contenimento delle fuoriuscite e apparecchiature elettriche a prova di esplosione. La batteria dovrebbe esserlo legato e messo a terra ogni volta che si trasferiscono liquidi infiammabili.

Mantenere lo stoccaggio separato dall'area di spruzzatura non è solo una comodità; è un modo pratico per ridurre il carico di incendio e mantenere l'ingombro della cabina più piccolo ed efficiente.

Sistemi di essiccazione e verniciatura a polvere

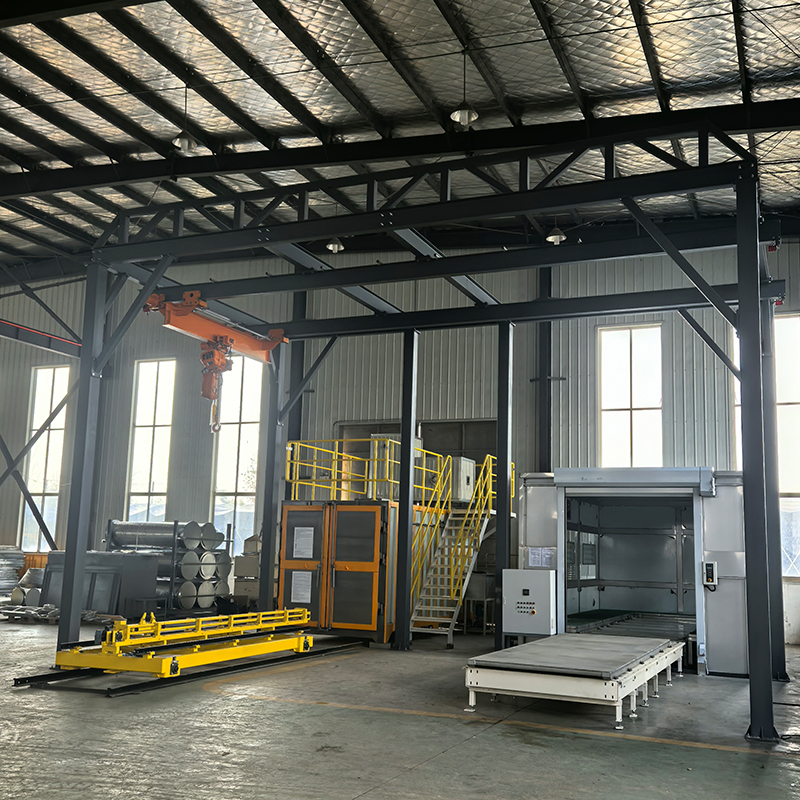

Asciugatura ad alta temperatura

Se la cabina prevede un ciclo di cottura o asciugatura, lo standard lo considera un pericolo più grave perché il calore aggiunge una potenziale fonte di accensione. I forni e le cabine di essiccazione necessitano di controlli della temperatura, interruttori di limite massimo e interblocchi che interrompano l'ingresso di calore quando il flusso d'aria di scarico viene a mancare. L'isolamento e le distanze devono proteggere le aree adiacenti dall'accumulo di calore.

Sistemi di verniciatura a polvere

La verniciatura a polvere ha un profilo di rischio diverso. Invece che dai vapori di solvente, il pericolo deriva dalla polvere combustibile trasportata dall'aria e dall'accensione elettrostatica. L'involucro deve essere collegato a terra, il sistema di recupero deve impedire il sovraccarico e le apparecchiature di ventilazione devono essere progettate per la movimentazione delle polveri. Un vantaggio NFPA è che l'aria filtrata può spesso essere ricircolata quando il sistema a polvere utilizza filtri e apparecchiature di rilevamento elencati.

Per i produttori che vanno oltre l'applicazione manuale della polvere, una linea integrata di verniciatura a polvere combina cabina, polimerizzazione, trasportatore e movimentazione delle polveri in un'unica linea, semplificando la documentazione della conformità da parte di un unico fornitore.

Produttore di linee di verniciatura a polvere, azienda di macchine per verniciatura a polvere Yue Ze Environmental Protection Equipment Co., Ltd è un produttore cinese di linee di verniciatura a polvere e un'azienda di macchine per verniciatura a polvere,... Visualizza il prodotto →

Trasformare i requisiti del codice in una lista di controllo per l'approvvigionamento

La conformità non dovrebbe essere delegata al giorno dell’ispezione. Portare i requisiti del codice nella fase di appalto e chiedere prove. Se stai ancora definendo l'intero processo, inizia con una guida pratica di quali attrezzature dispone una linea di produzione di rivestimento in modo da poter vedere quali opzioni della macchina influiscono sulla conformità della cabina.

1. Conferma l'edizione di NFPA 33 e il codice antincendio locale applicato dal tuo AHJ.
2. Fornire dimensioni delle parti, materiali di rivestimento, metodi di applicazione e calcoli del flusso d'aria di scarico.
3. Richiedi disegni che mostrino la costruzione, la ventilazione, la classificazione elettrica e la soppressione degli incendi.
4. Commissionare alla cabina le letture del flusso d'aria e i test dei dispositivi di sicurezza prima dell'approvazione finale.

Quanto più accuratamente si definiscono i requisiti del codice della cabina di verniciatura durante la progettazione, tanto più prevedibile diventa l'ispezione. Uno stand conforme è semplicemente uno stand ben progettato.
